Електрическите табла за автоматичното стартиране на резервното захранване

Електрическите табла за автоматичното стартиране на резервното захранване (автоматични превключватели за трансфер) на Cummins Power Generation осигуряват безопасен, сигурен трансфер за електроенергията между основните източници и критичните товари. За разлика от общоприетите устройства за трансфер, апаратурата на PowerCommand включва уникални отличителни черти, които подобряват надеждността, изпълнението и безопасността.

Микропроцесорно базираният контрол оптимизира и опростява оперирането и поддръжката им. Електрическите табла за автоматичното стартиране на резервното захранване улесняват продължителната операция и превключването на електрическите товари между основния източник и резервното захранване. При установяване отпадането на основното електрозахранване се изпраща управляващ сигнал към генератора и товарът автоматично се прехвърля към него.

Когато мощността бъде възстановена се извършва автоматично прехвърляне назад на първичния товар. Трансферите за електроенергията са безопасни бързи и сигурни.

Превключването на електроенергията е възможно при следните три възможни варианта на свързване, според приложението:

Основно захранване към основно захранване
Основно захранване към генератор
Генератор към генератор

Електрически табла за автоматичното стартиране GTEC (63A-1250A) - АВР табла

Електрическите табла за автоматично стартиране на резервното електрозахранване GTEC се произвеждат в 2, 3 и 4 полюсно изпълнение.

Те обезпечават удобен мониторинг, стартиране на генератора и превключване на захранването. Използването на сребърна сплав позволява висока надеждност на превключването без необходимост от честа профилактика на контактите.

Системата за мониторинг включва в себе се светодиодна индикация на състоянието, позволяваща опростена и удобна експлоатация. Работата на всички системи на устройството се контролира с микропроцесор, обезпечаващ висока точност на настройките.

Непрекъснатият контрол на напрежението за всяка фаза и измервания на честотата на тока позволяват обезпечаването на висока надеждност на превключването и поемане на товара от генератора при отпадане на основното електрозахранване или промяна на параметрите му.

Допуска се задържане на стартиране на дизеловия генератор (ако е необходимо) за период от 0 до 10 секунди при отпадане на напрежението от захранващата мрежа. Фабричната настройка на този параметър е 3 секунди.

Устройството за включване на резервното захранване GTEC извършва надеждно превключване и поемане на товара от генератора с програмируемо времезакъснение за период 0-300 секунди (подразбиращата се стойност е 5 сек.). Обратното превключване към захранващата мрежа може да се програмира с времезакъснение за период 0-30 минути (по подразбиране е 10 минути).

Габаритни размери и тегла

Ток (А)	Габаритни размери (мм)				Тегло (кг.)
Ток (А)	А	B	C	C*	Тегло (кг.)
63	800	600	226	800	46
100, 125	800	600	226	800	48
160, 200, 225, 250	1000	800	226	1000	57
350, 400, 500	1000	800	226	1000	65
630, 800	1370	742	631	1348	175
1000, 1250	1370	742	631	1348	184

* Обща дълбочина на таблото с отворена врата

Контролни функции

Следене на напрежението: За всички фази от основното захранване и единична фаза от генератора. Пикове при основното захранване: регулируем в диапазон 90-95%, отпадане - регулируемо в диапазона 70-90% от номиналното напрежение; Пикове при генератора: 90%, отпадане при 75% от номиналното напрежение.

Следене на честотата: Пикове при генератора: 90% от номиналната честота и отпадане при 85% от номиналната честота.

Оперативни режими: Отворен преход с програмируем преход (регулируем за период 0-10 секунди); Отворен преход с проверка на фазите и отложен във времето преход; Режим за упражнение и Тестов режим.

Проверка на фазите: Конфигуруема за извършване на трансфер, когато източниците са във фаза, и възможност да се задейства програмиран преход, ако източниците не са във фаза.

Режим за упражнение: При системите с вграден таймер (опция) е възможно включване на режим за планирано упражнение на трансфера в оперативен цикъл от 7, 14, 21, или 28 дни с фиксиран период за проверка от 20 минути. Софтуерна избираема възможност позволява учебни стартирания на генератора да се извършват с или без товар.

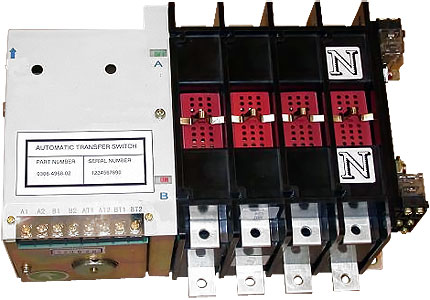

Надежден и икономичен, автоматическия превключвател се управлява от мощен соленоид. Специална система за механическа и електронна блокировка предотвратява едновременното превключване към основното и аварийното състояние, повишавайки общата надеждност на устройството.

Използването на специални високопроводящи сплави на основа сребро защитават контактите от нагар и електрокорозия при комутация.

Контактите могат да издържат хиляди цикли без изгаряне, набраздяване, или спояване. Те не изискват никаква обичайна поддръжка и предоставят продължителна стопроцентова сигурност.

Характериситики

	Сила на тока: от 63 до 1250A.
	Напрежение: до 480 V AC
	Честота: 50 Hz
	Работна температура: от -30С до +60С
	Влажност: 95% без конденз
	Време на превключване: не повече от 100 ms

Преимущества на таблата GTEC

Микропроцесорно управление – Всички функции на управление на устройството се осъществяват с микропроцесор. Всички функции на управление, установяване и настройки се извършват програмно.

Подобрение на механизма на превключване на приключения към източниците на електрозахранване.

- Ръчен режим на работа - съществува възможност на ръчно превключване при изключени източници на електрозахранване.

- Механическа блокировка – предотвратява превключване и едновременно подаване на електроенергия и от двата източника на електрозахранване. .

Удобство при обслужване и достъпа – Системата за управление е монтирана на вратата на таблото, удобен достъп до всички системни компоненти на АВР таблото.

Изисквания при монтаж

Електрическите табла за автоматичен трансфер се разполагат както в здания така и на открито. Те могат да бъдат инсталирани като индивидуални приложения или единица от съвкупност от подобна апаратура, като комутаторни табла, центрове за моторен контрол, разпределителни комутаторни табла или приравняваща комутационна апаратура.

При монтажа им за определяне местоположението им, са важни следните съображения :

	Превключвателите за трансфер трябва да бъде монтиран в подходящи целеви помещения.
	Да бъдат поставени на места, защитени от действия на природата или вандализъм.
	От гледна точка на пожарна безопасност е необходимо помещението да бъде съобразено с противопожарните изисквания.
	Достъпът до помещението, в което е инсталирана апаратурата да се извършва само от оторизиран персонал.
	В определени случаи електрическата точка на взаимовръзка може да диктува физическо местоположение на устройствата. Трябва да се внимава за да поддържа разделяне на нормалните вериги за снабдяване и аварийни вериги докато се осъществява трансфера. Това се прави за да предотврати непредвиден срив в нормалните вериги от деактивиране на аварийните вериги.
